Eigenschaften

• Temperatur: 95.0
• Elektrische spannung: 230.0
• Maximale fördermenge: 0.2
• Garantie: 2.0
• Höhe des Wassers: 7.3

Combo MiX Set

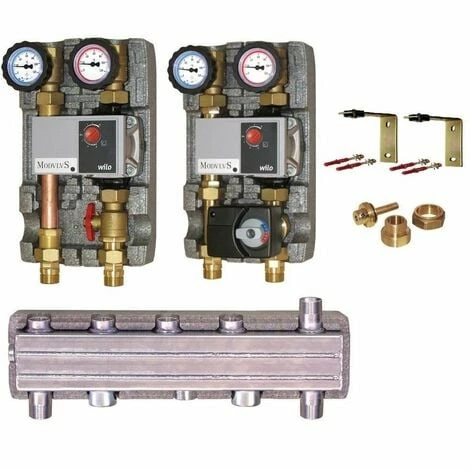

BESTANDTEILE VOM SET :

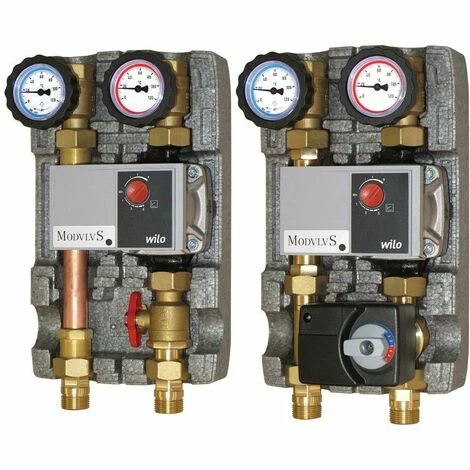

– 2 Pumpengruppen mit Wilo Hocheffizienzpumpe – eine Pumpegruppe mit

Mischer und Stellmotor

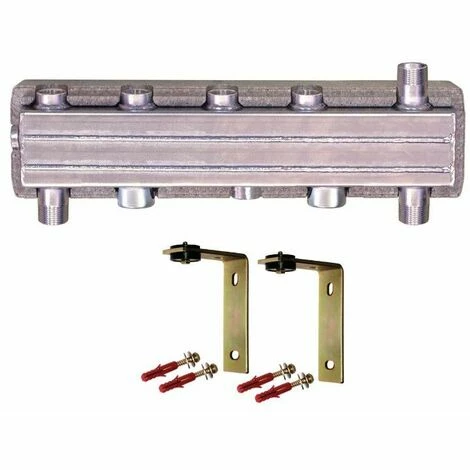

– Verteiler mit integrierter hydraulischen Weiche

– Montagegriffe für Verteiler

Angaben zur Pumpengruppe- Vorlauf :

– Verschraubung

– 3-Wege-Mischventil mit Stellmotor ( bei einer Pumpengruppe

– Umwälzpumpe mit Zugentlastung (sofern damit ausgestattet)

– Flansch-Kugelhahn mit integriertem Thermometer (rot, Bereich 0-120 °C)

RÜCKLAUF :

– Flansch-Kugelhahn mit Schwerkraftbremse 20 mbar (aufstellbar durch Drehen des Handrades um 45°), mit integriertem Thermometer (blau, Bereich 0-120 °C).

– T-Anschluss für Mischventil

– Verschraubung

Technische Daten

Zulässige Fördermedien (andere Medien auf Anfrage)	Heizungswasser (gemäß VDI 2035) Wasser-Glykol-Gemische (max. 1:1; ab 20 % Beimischung sind die Förderdaten zu überprüfen)
Leistung
Max. Förderhöhe (Hmax)	6,2 m (6 m Version) 7,3 m (7 m Version)
Max. Volumenstrom (Qmax)	3,3 m3/h
Zulässiger Einsatzbereich
Temperaturbereich bei Einsatz in Heizungs- und Klimaanlagen bei max. Umgebungstemperatur. Siehe “TF” Angabe auf dem Typenschild.	Umgebung 52 °C = TF 0 bis 110 °C von 57 °C = 0 bis 95 °C von 60 °C = 0 bis 90 °C von 67 °C = 0 bis 70 °C
Max. Betriebsdruck	gemäß Typenschildangabe
Elektroanschluss
Netzanschluss	1~230 V +10%/-15%, 50/60 Hz (gem. IEC 60038)
Motor / Elektronik
Elektromagnetische Verträglichkeit	EN 61800-3
Störaussendung	EN 61000-6-3 / EN 61000-6-4
Störfestigkeit	EN 61000-6-1 / EN 61000-6-2
Schutzart	IP X4D
Isolationsklasse	F
RoHS	konform
Mindest Zulaufhöhe am Sauganschluss zur Vermeidung von Kavition bei Wasser-Fördertemperatur
Mindestzulaufhöhe bei 50/95/110°C	0,5 / 4,5 / 11 m

• Produktart : Pumpengruppe mit Mischer
• Nennspannug : 230 V
